一、用途
　　本三通球阀，适用于冶金、石化、电站、城市给排水系统中，特别适用于高炉冷却循环水系统和要求切换介质流向的场合。

二、结构简图

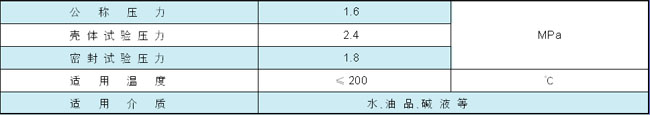

三、主要性能参数

四、执行标准

　　1、法兰尺寸符合：GB9115。
　　 2、结构长度符合：JB1686。
　　 3、检验试验符合：GB/T13927。
　　注：L型三通球阀Q44F型，T型三通球阀Q45F型。备有各种驱动装置供用户选用。

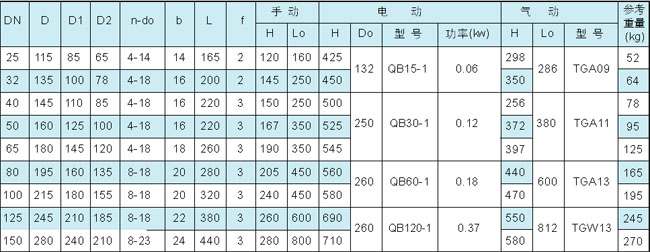

五、Q44/45F?6Q/C/P/R型主要连接尺寸、外形尺寸及重量
