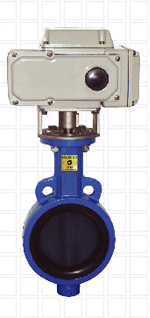

电动中线对夹式蝶阀
|

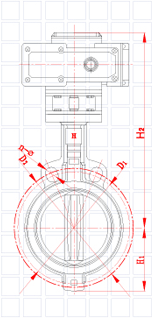

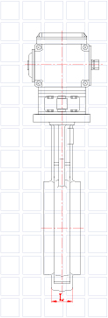

| 外型尺寸参数表 单位：mm |
规格 |
D1 |
D2 |
H1 |
H2 |
L |
n-φ |
驱动形式 |
mm |
in |
50 |
2″ |
120 |
125 |
66 |
300 |
42 |
2-19 |
电动式驱动 |
65 |
2.5″ |
138 |
145 |
73 |
310 |
44.7 |
2-19 |
80 |
3″ |
152 |
160 |
80 |
320 |
45.2 |
2-19 |
100 |
4″ |
180 |
191 |
102 |
337 |
52.1 |
2-19 |
125 |
5″ |
210 |
216 |
117 |
347 |
54.4 |
2-19 |
150 |
6″ |
240 |
240 |
131 |
405 |
55.8 |
2-23 |
200 |
8″ |
295 |
300 |
164 |
445 |
60.6 |
2-23 |
250 |
10″ |
350 |
362 |
195 |
475 |
65.5 |
2-23 |
300 |
12″ |
400 |
432 |
236 |
541 |
76.5 |
2-23 |
350 |
14″ |
460 |
476 |
263 |
565 |
76.9 |
2-23 |
400 |
16″ |
515 |
515 |
322 |
666 |
86.5 |
4-28 |
450 |
18″ |
565 |
565 |
338 |
688 |
105.6 |
4-28 |
|
|
备注:
1.
DN500以上电动执行器请与销售部咨询。
2．以上数据为本公司标准参数，若采用其他厂家执行机构或特殊要求请与公司销售部联系。
3．电动执行机器详细参数请参照本公司电动执行器说明书。
|
|
|
|
|
