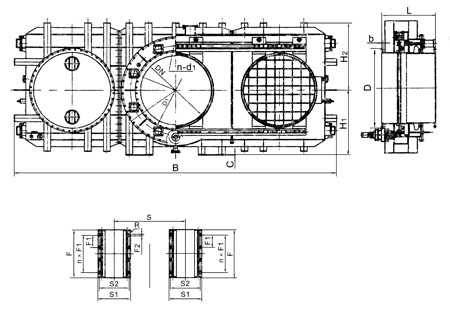

一、结构简图

二、阀门组成及动作原理

　　液动全封闭插板阀由主副阀体、阀板、伸缩节、固定套、弹簧复位缸夹紧机构、液压马达、液压站、限位器、左、右阀体等部件组成。关阀：启动液压站驱动弹簧复位缸，密封副脱开，到位后，液压马达动作，阀板行走由开到关，到位后，液压马达停止动作，弹簧复位缸卸油，夹紧机构自动夹紧到位，关阀结束。开阀则反之。

三、主要外形及连接尺寸

　　注：根据用户需要配套提供电控箱、液压站，可实现阀门程序动作并与计算机联网，但须在合同中注明。
