对夹式锥面硬密封蝶阀

公称压力	1.O	1.6	2.5	MPa
壳体试验压力	1.5	2.5	3.8
密封试验压力	1.1	1.8	2.8
适用温度	≤250； ≤300； ≤450； ≤600			℃
适用介质·	水、热空气、蒸气、油气等

三、结构特点

1.采用对夹式、直板式结构，具有重量轻，体积小的优点。。

2.密封圈采用多层次密封圈，具有金属硬密封和弹性软密封的双重优点，无论在室温或高温下，均具有优良的密封性。

3.密封副采用大角度锥体斜切面作为密封副，密封效果更好。

4.采用三维偏心结构，具有越关越紧的密封功能及密封副磨损补偿性。

5.电动阀门可实现集中控制，且能满足计算机程控。

四、主要零件材料

零件名称	阀体、蝶板	阀轴、阀座	密封面	填料
材料	碳钢、不锈钢	不锈钢	软硬层叠式金属片	柔性石墨等

五、执行标准

1.法兰尺寸：GB9115

2.结构长度：GB12221

3.检验试验：GB／T13927

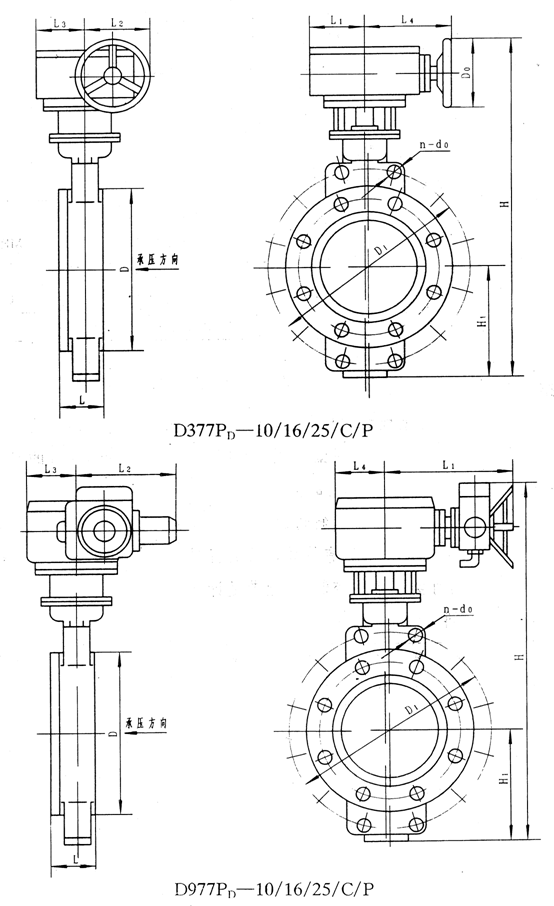

六、结构简图

七、D377PD—1OC／P型主要连接尺寸、外形尺寸及重量

DN	D	D1	L	L1	L2	L3	L4	H	H1	Do	n—do	参考重量 (Kg)
50	99	125	43	198	147	50	50	430	109	200	4—18	15
65	118	145	45	198	147	50	50	455	119	200	4—18	19
80	132	160	49	198	147	50	50	470	129	200	8—18	25
100	156	180	64	198	147	50	50	490	139	200	8—18	30
125	184	21O	70	198	147	50	50	530	156	200	8—18	36
150	211	240	70	245	172	69	69	580	174	200	8—22	48
200	266	295	71	245	172	69	69	630	201	200	8—22	54
250	319	350	76	265	200	85	85	750	231	300	12—22	69
300	370	400	85	265	200	85	85	810	256	300	12—22	87
350	429	460	127	315	262	95	105	1O10	314	460	16—22	132
400	480	515	140	355	312	105	112	1070	330	500	16—26	218
450	530	565	152	355	312	105	112	1160	358	500	20—26	256
5007	582	620	152	370	370	172	172	1240	390	500	20—26	324
600	682	725	178	400	420	203	203	1400	452	500	20—30	489

八、D977PD—1OC／P型主要连接尺寸、外形尺寸及重量

DN	D	D1	L	L1	L2	L3	L4	H	H1	n—do	参考重量 (Kg)
50	99	125	43	185	103	297	122	560	116	4—18	55
65	118	145	45	185	103	297	122	570	126	4—18	59
80	132	160	49	185	103	297	122	600	135	8—18	65
100	156	180	64	343	103	297	122	620	148	8—18	70
125	184	21O	70	343	0200	209	170	860	165	8—18	96
150	211	240	70	343	200	209	170	900	183	8—22	108
200	266	295	71	343	200	209	170	1000	212	8—22	118
250	319	350	76	343	200	209	170	11OO	248	12—22	129
300	370	400	83	343	200	209	170	1160	275	12—22	147
350	429	460	127	343	200	209	170	1240	305	16—22	192
400	480	515	140	633	215	469	160	1290	335	16—26	308
1450	530	565	152	685	290	517	180	1390	370	20—26	356
500	582	620	152	685	290	517	180	1490	410	20—26	424
600	628	725	178	640	330	491	250	1650	480	20—30	61O

九、D377PD—16C/P型主要连接尺寸、外形尺寸及重量

DN	D	D1	L	L1	L2	L3	L4	H	H1	Do	n-do	参考重量 (Kg)
50	99	125	43	198	147	50	50	450	116	200	4—18	15
65	118	145	45	198	147	50	50	470	126	200	4—18	19
80	132	160	49	198	147	50	50	490	135	200	8—18	25
100	156	180	64	198	147	50	50	51O	148	200	8—18	30
125	184	210	70	245	172	69	69	550	165	200	8—18	36
150	211	240	70	245	172	69	69	600	183	200	8—22	48
200	266	295	71	245	172	69	69	660	212	200	12—22	54
250	319	355	76	265	250	85	85	800	248	300	12—26	69
300	370	410	83	315	340	95	105	950	275	300	12—26	87
350	429	470	127	335	320	95	105	1020	305	460	16—26	135
400	480	525	140	355	350	105	112	1100	335	500	16—30	225
450	548	585	152	370	370	172	172	1250	370	500	20—30	265
500	609	650	152	400	420	203	203	1360	41O	500	20—33	338
600	720	770	178	470	520	238	238	1600	480	500	20—36	505

十、D977PD—16C／P型主要连接尺寸、外形尺寸及重量

DN	D	D1	L	L1	L2	L3	L4	H	H1	Do	参考重量 (Kg)
50	99	125	43	185	103	297	122	560	116	4—18	55
65	118	145	45	185	103	297	122	570	126	4—18	59
80	132	160	49	185	103	297	122	600	135	8—18	65
100	156	180	64	185	103	297	122	620	148	8—18	70
125	184	210	70	343	200	209	170	860	165	8—18	96
150	211	240	70	343	200	209	170	900	183	8—22	108
200	266	295	71	343	200	209	170	1000	212	12—22	122
2500	319	355	76	343	200	209	170	1100	248	12—26	133
300	370	410	83	343	200	209	170	1160	275	12—26	150
35O	429	470	127	343	200	209	170	1240	305	16—26	196
400	480	525	140	633	215	469	160	1290	335	16—30	305
450	548	585	152	685	290	517	180	1390	370	20—30	365
500	609	650	152	685	290	517	180	1490	410	20—33	430
600	720	770	178	640	330	491	250	1650	480	20—36	619

十一、D377PD—25C／P型主要连接尺寸、外形尺寸及重量

DN	D	D1	L	L1	k	L3	L4	H	H1	Do	n—do	参考重量 (Kg)
50	99	125	43	198	147	50	50	450	116	200	4—18	15
65	118	145	45	198	147	50	50	470	126	200	8—18	19
80	132	160	49	198	147	50	50	490	135	200	8—18	25
100	156	190	64	198	147	50	50	530	155	200	8—22	30
125	184	220	70	245	172	69	69	570	175	200	8—26	36
150	211	250	70	245	172	69	69	600	190	200	8—26	48
200	274	31O	71	245	172	69	69	680	212	200	12—26	56
250	330	370	76	26S	250	85	85	820	257	300	12—30	71
300	389	430	83	315	340	95	105	990	290	300	16—30	90
350	448	490	127	335	350	105	112	11OO	325	460	16—33	140
400	503	550	140	355	350	105	112	1150	355	500	16—36	215
450	548	600	152	370	370	172	172	1300	390	500	20—36	280
500	609	660	152	400	420	203	203	1400	425	500	20—36	350
600	720	770	178	410	520	238	238	1640	490	500	20—39	525

十二、D977PD—25C／P型主要连接尺寸、外形尺寸及重量

DN	D	D1	L	L1	L2	L3	L4	H	H1	n—do	参考重量 (Kg)
50	99	125	43	185	103	297	122	560	116	4—18	55
65	118	145	45	185	103	297	122	570	126	8—18	59
80	132	160	49	185	200	209	170	600	135	8—18	65,
100	165	190	64	185	200	209	170	840	155	8—22	70
125	184	220	70	343	200	209	170	930	175	8—26	96
150	211	250	70	343	200	209	170	970	190	8—26	108
200	274	31O	71	343	200	209	170	1030	220	12—26	145
250	330	370	76	343	200	209	170	1120	280	12—30	180
300	389	430	83	343	200	209	170	1230	320	16—30	220
350	448	490	127	633	215	469	160	1320	315	16—33	300
400	503	550	140	633	215	517	180	1370	390	16—36	350
450	548	600	152	685	290	517	180	1470	425	20—36	490
500	609	660	152	685	370	517	250	1570	425	20—36	670
600	720	770	178	740	330	620	250	1720	490	20—39	830

十三、电动装置参数

1.0MPa	1.6MPa	2.5MPa	电动装置主要参数
公称通径(mm)			型号	功率(KW)	单程启闭时间 (S)
50～100	50～100	50～65	QB30—1	0.12	15
125～200	125～200	125～250	QB90—1	O.25	15
250～300	250～300	250	QB120—1	O.37	15
350～400	350～400	300～500	QB250—1	0.55	15
450～500	450～500	400～450	TQ4000	0.75	45
600	600	500～600	TQ8000	1.5	45
