污水蝶阀

公称压力	O.25	0.60	1.00	MPa
壳体试验压力	0.38	0.90	1.50
密封试验压力	0.28	0.66	1.10
适用介质	污水等

三、结构特点

1.本阀门由阀门本体、驱动装置两部分组成。

2.密封采用耐腐蚀橡胶，泄漏率为零。

3.大口径阀门更换密封圈时，不必拆卸阀门，可直接在管道上进行。

4.电动阀门可现场手动及远距离集控，且能满足计算机程控要求。

四、执行标准

结构长度：GB12221

法兰连接尺寸：GB9115

检验试验：GB／T13927

五、主要零件材质

零件名称	阀体、蝶板	阀轴	蜜封圈
材质	铸铁、碳钢	不锈钢	耐蚀橡胶

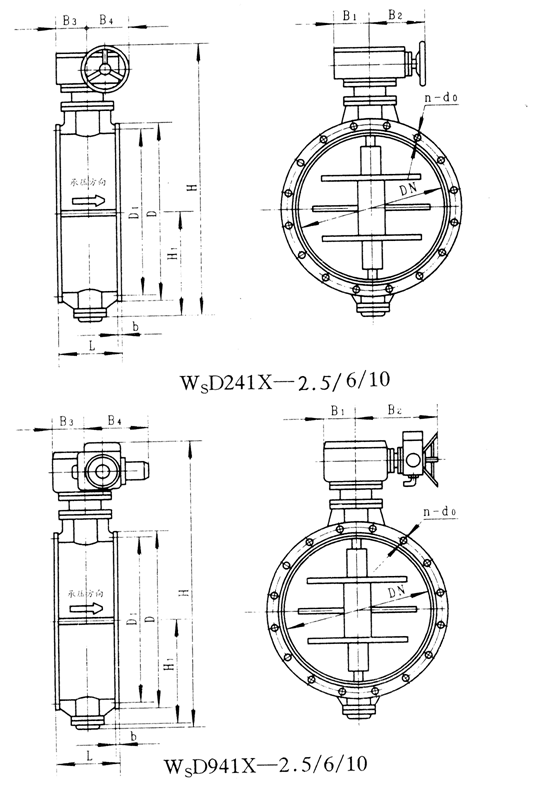

六、结构简图

八、WsD341X—2.5／6／10、WsD941X—2.5／6／10型主要连接尺寸、外形尺寸及重量

DN	PN (MPa)	D	D1	L	b	n—do	H1	WsD341X—2.5／6／10					WsD941X—2.5／6／10					参考重量(Kg)
DN	PN (MPa)	D	D1	L	b	n—do	H1	B1	B2	B3	B4	H	B1	B2	B3	B4	H	手动	电动
100	1.0	215	180	120	22	8—18	133	137	68	125	63	411	450	250	490	290	665	22	65
125	1.0	215	210	130	22	8—18	146	137	68	125	63	437	450	250	490	290	691	30	78
150	1.0	280	240	140	24	8—22	179	137	68	125	63	486	450	250	490	290	740	35	90
200	1.0	335	295	150	26	8—22	199	137	68	125	63	530	450	250	490	290	785	52	105
250	1.0	390	350	250	28	12—22	241	178	78	175	80	724	450	250	490	290	820	83	150
300	1.0	440	400	270	28	12—22	261	363	135	200	75	769	450	250	490	290	849	130	200
350	1.0	500	460	290	30	16—22	279	363	135	200	75	810	450	250	490	290	890	160	230
400	1.0	565	515	310	30	16—26	347	406	162	250	100	1054	560	315	605	360	1110	205	315
450	1.0	615	565	330	32	20—26	373	406	162	250	100	1106	560	315	605	360	1153	266	380
500	1.0	670	620	350	34	20—26	390	406	162	250	100	1149	560	315	605	360	1196	375	490
600	1.0	780	725	390	36	20—30	450	573	230	325	150	1290	600	175	868	280	1345	495	615
700	1.0	895	840	430	40	24—30	605	573	230	325	150	1581	600	175	868	283	1590	695	820
800	1.0	1010	950	470	44	24—33	605	573	230	375	150	1695	650	225	868	283	1670	950	1025
900	1.0	1110	1050	510	46	28—33	670	576	230	375	150	180	650	225	868	283	1785	1070	1140
1000	1.0	1230	1160	550	50	28—36	740	777	330	475	200	2085	780	275	1092	330	2015	1900	2080
1200	1.0	1455	1380	630	56	32—39	862	777	330	475	200	2315	780	275	1092	330	2245	2650	2780
	0.6	1405	1340		40	32—33	862	777	330	475	200	2525	780	275	1092	330	2455	2520	2650
	0.25	1375	1320		30	32—30	862	777	330	475	200	2695	780	275	1092	330	2625	2460	2590
1400	1.0	1675	1590	710	62	36—42	977	777	330	475	200	2725	780	275	1092	330	2855	2750	2870
	0.6	1630	I560		44	36—36	977	777	330	475	200	2925	780	275	1092	330	2855	2500	2620
	0.25	1575	1520		30	36—30	977	777	330	475	200	2925	780	275	1092	330	2855	2261	2390
1600	0.6	1820	1760	790	48	40—36	1062	777	330	475	220	3095	780	275	1092	330	3025	3705	3925
1600	0.25	1790	1730	790	32	40—30	1062	777	330	475	200	3095	780	275	1092	330	3025	3588	3078
1800	0.6	2045	1970	870	50	44—39	1320	985	400	655	250	4050	1200	405	1065	400	3985	4650	4820
1800	0.25	1990	1930	870	34	44—30	1320	985	400	655	250	4050	1200	405	1065	400	3985	4300	4520
2000	0.6	2265	2180	600	54	48—42	1450	985	400	655	250	4310	1200	405	1065	400	4245	5100	5240
2000	0.25	2190	2130		34	48—30	1450	985	400	655	250	4310	1200	405	1065	400	4245	4900	5065
1200	0.6	2475	2390		60	52—42	1570	985	400	655	250	4550	1200	405	1065	400	4485	5670	5790
1200	0.25	2405	2340		36	52—33	1570	985	400	655	250	4050	1200	405	1065	400	4485	5565	5685
1400	0.6	2685	2600	600	62	56—42	1670	1075	560	875	360	4790	1885	510	1635	560	4500	6430	6750
1400	0.25	2605	2540		38	56—33	1670	1075	560	875	360	4790	1885	510	1635	560	4500	6030	5250
1600	0.6	2905	2810		64	60—48	1750	1075	560	875	360	4820	1885	510	1635	560	4640	7520	7830
1600	0.25	2805	2740		40	60—33	1750	1075	560	875	360	4820	1885	510	1635	560	4640	7150	7510
1800	0.25	3030	2960	700	42	64—36	1800	1075	560	875	360	4900	1885	510	1635	560	4740	8210	8560
3000	0.25	3230	3160	700	42	68—36	1850	1075	560	875	360	4930	1885	510	1635	560	4800	10750	11300
