水 渣 蝶 阀
|
| 一、用途 |
| 本水渣蝶阀是专门为高炉水渣系统而开发设计的耐磨蝶阀，同时也适用于其它含杂质质量高的介质管线上，作为调节流量及截流用。 |

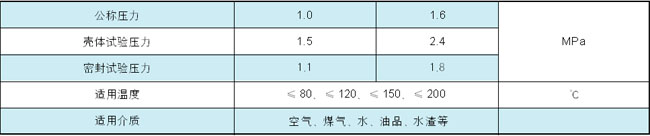

| 二、主要性能参数 |
|
| 三、结构特点 |
１、采用对夹式，具有结构紧凑，重量轻，体积小等优点；
２、采用耐磨损、耐冲刷、耐腐蚀橡胶，使用寿命长；
３、电动、气动可现场操作及远距离集中控制，并能满足计算机程控要求， |
| 四、执行标准 |
１、法兰尺寸符合：GB9115
２、结构长度符合：GB12221
３、检验试验符合：GB/T13927 |
| 五、主要零件的材质 |
|
| 六、结构简图 |
|

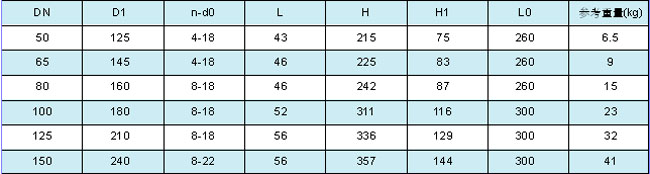

| 七、SZD71X-10/16型主要连接尺寸、外形尺寸及重量 |
|

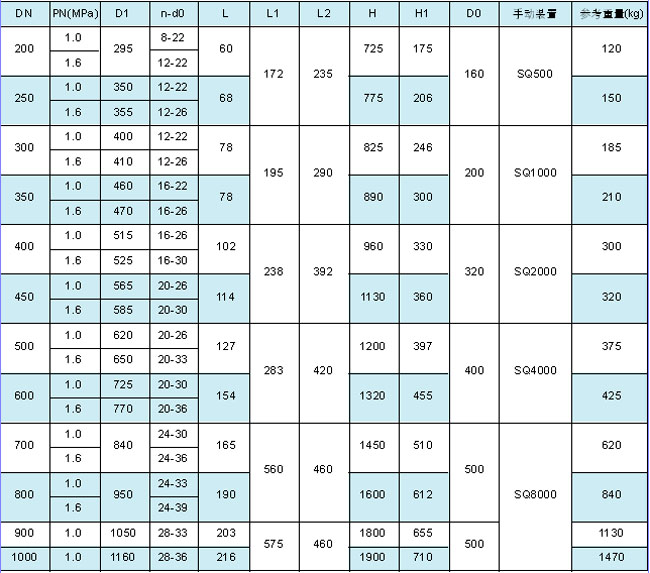

| 八、SZD371X-10/16型主要连接尺寸、外形尺寸及重量 |
|

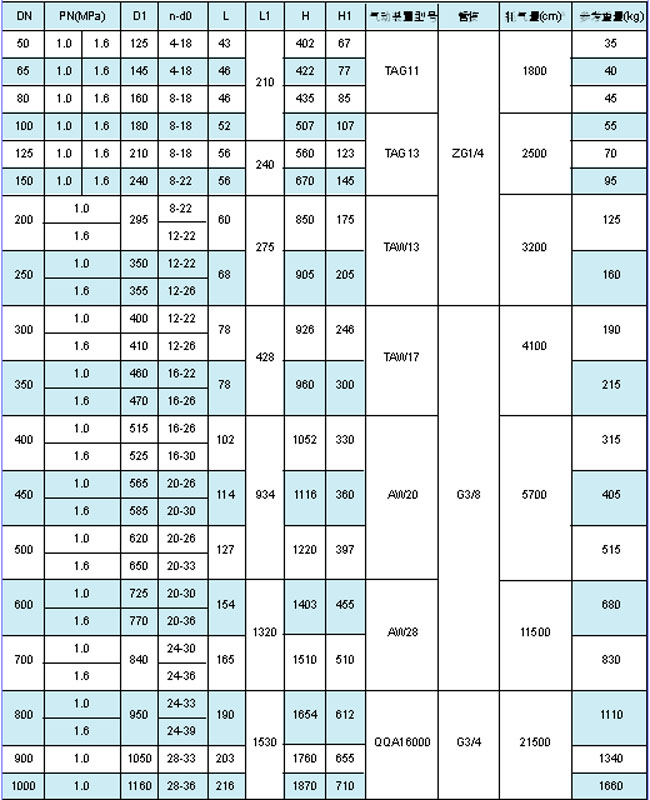

| 九、SZD671X-10/16型主要连接尺寸、外形尺寸及重量 |
|

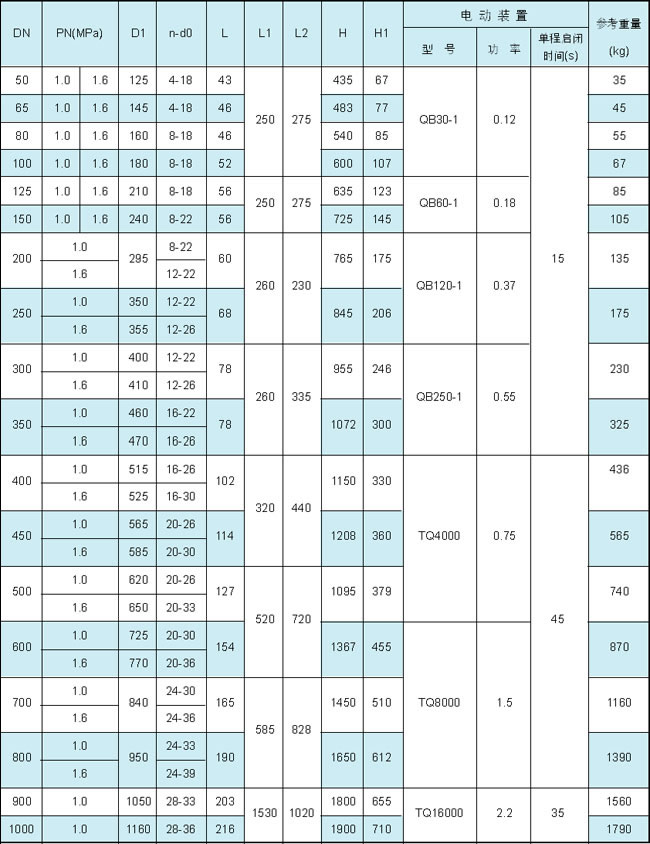

| 十、SZD971X-10/16型主要连接尺寸、外形尺寸及重量 |
|
