启东市焦化阀门制造有限公司

法兰式锥面硬密封蝶阀

公称压力	1.0	1.6	2.5	4.0	MPa
壳体试验压力	1.5	2.4	3.8	6.O
密封试验压力	1.1	1.8	2.8	4.4
适用温度	≤250；≤350；≤450；≤600				℃
适用介质	水、热空气、蒸气、油气等

三、结构特点

1.采用双法兰连接，直板式结构，具有结构紧凑、连接方便

2.密封圈采用多层次密封圈，具有金属硬密封和弹性软密封的双重优点，无论在室温或高温下，均具有优良的密封性。

3.密封副采用大角度锥体斜切面作为密封副，密封效果更好。

4.采用三维偏心结构，具有越关越紧的密封功有邑及密封副磨损补偿性

5.电动阀门可实现集中控制，且能满足计算机程控。

四、主要零件材料

零件名称	阀体、蝶板	阀轴、阀座	密封圈	填料
材料	碳钢、不锈钢	不锈钢	软硬层叠式金属片	柔性石墨等

五、执行标准

1.法兰尺寸：GB9115

2.结构长度：GB12221

3.检验试验：GB／T13927

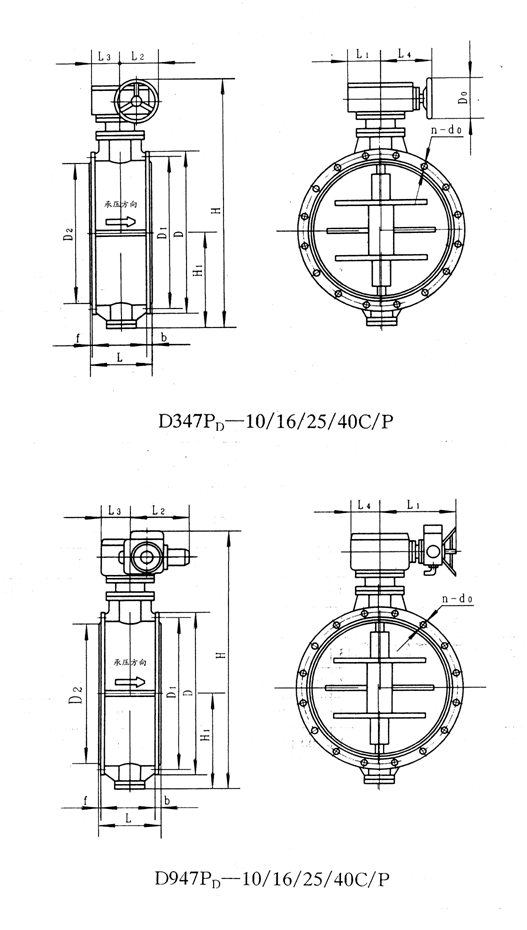

六、结构简图

七、D347PD—10C／P型主要连接尺寸、外形尺寸及重量

DN	D	D1	D2	L	L2	L2	L3	L4	H	H1	Do	b	f	n—do	参考重量 (Kg)
50	165	125	99	108	198	147	50	50	430	109	200	20	3	4—18	21
65	185	145	118	112	198	147	50	50	455	119	200	20	3	4—18	26
80	200	160	132	114	198	147	50	50	470	129	200	20	3	8—18	33
100	220	180	156	127	198	147	50	50	490	139	200	22	3	8—18	40
125	250	21O	184	140	198	147	50	50	530	156	200	22	3	8—18	49
150	285	240	211	140	245	172	69	69	580	174	200	24	3	8—22	66
200	340	295	266	15	245	172	69	69	630	201	200	24	3	8—22	79
250	395	350	319	165	265	200	85	85	750	231	300	26	3	12—22	109
300	445	400	370	178	265	200	85	85	781	256	300	26	4	12—22	127
350	505	460	429	190	315	262	95	105	1010	314	460	26	4	16—22	187
400	565	515	480	216	355	312	105	112	1O17	330	500	26	4	16—26	273
450	615	565	530	222	355	312	105	112	1060	358	500	28	4	20—26	321
500	670	620	582	229	370	370	172	172	1240	390	500	28	4	20—26	395
600	780	725	682	267	400	420	203	203	1400	452	500	30	4	20—30	585

八、D947PD—10C／P型主要连接尺寸、外形尺寸及重量

DN	D	D1	D2	L	L1	L2	L3	L4	H	H1	b	f	n—do	参考重量 (Kg)
50	165	125	99	108	185	103	297	122	560	116	20	3	4—18	62
65	185	145	118	112	185	103	297	122	570	126	20	3	4—18	67
80	200	160	132	114	185	103	297	122	600	135	20	3	8—18	74
100	220	180	156	127	343	103	297	122	620	148	22	3	8—18	81
125	250	210	184	140	343	200	209	170	860	165	22	3	8—18	109
150	285	240	211	140	343	200	209	170	900	183	24	3	8—22	126
200	340	295	266	152	343	200	209	170	1000	212	24	3	8—22	143
250	395	350	319	165	343	200	209	170	1100	248	26	3	12—22	169
300	445	400	370	178	343	200	209	170	1160	275	26	4	12—22	187
350	505	460	429	190	343	200	209	170	1240	305	26	4	16—22	247
400	565	515	480	216	633	215	469	160	1290	335	26	4	16—26	373
450	615	565	530	222	685	290	517	180	1390	370	28	4	20—26	421
500	670	620	582	229	685	290	517	180	1490	410	28	4	20—26	495
600	780	725	682	267	640	330	491	250	1650	480	30	4	20—30	706

九、D347PD—16C／P型主要连接尺寸、外形尺寸及重量

DN	D	D1	D2	L	L1	L2	L3	L4	H	H1	Do	b	f	n—do	参考重量 (Kg)
50	165	125	99	108	198	147	50	50	450	116	200	20	3	4—18	21
65	185	145	118	112	198	147	50	50	470	126	200	20	3	4—18	26
80	200	160	132	114	198	147	50	50	490	135	200	20	3	8—18	33
100	220	180	156	127	198	147	50	50	51O	148	200	22	3	8—18	40
125	250	21O	184	I40	245	172	69	69	550	165	200	22	3	8—18	49
150	285	240	211	140	245	172	69	69	600	183	200	24	3	8—22	66
200	340	295	266	152	245	172	69	69	660	212	200	24	3	12—22	79
250	405	355	319	165	265	250	85	85	800	248	300	26	3	12—26	114
300	460	410	370	178	315	320	95	105	950	275	300	28	4	12—26	136
350	520	470	429	190	335	320	95	105	1020	305	460	30	4	16—26	195
400	580	525	480	216	355	350	105	112	1100	335	500	32	4	16—3O	285
450	640	585	548	222	370	370	172	172	1250	370	500	34	4	20—3O	332
500	715	650	609	229	400	420	203	203	1360	41O	500	36	4	20—33	412
600	840	770	720	267	470	520	238	238	1600	480	500	3,8	5	20—36	598

十、D947PD—16C／P型主要连接尺寸、外形尺寸及重量

DN	D	D1	D2	L	L1	L2	L3	L4	H	H1	b	f	n—do	参考重量 (Kg)
50	165	125	99	108	185	103	297	122	560	116	20	3	4—18	62
65	185	145	118	112	185	103	297	122	570	126	20	3	4—18	67
80	200	160	132	114	185	103	297	122	600	135	20	3	8—18	74
100	220	180	156	127	185	103	297	122	620	148	22	3	8—18	81
125	250	21O	184	140	343	200	209	170	860	165	22	3	8—18	129
150	285	240	211	140	343	200	209	170	900	183	24	3	8—22	156
200	340	295	266	152	343	200	209	170	1000	212	24	3	12—22	187
250	405	355	319	165	343	200	209	170	1100	248	26	3	12—26	228
300	460	41O	370	178	343	200	209	170	1160	275	28	4	12—26	299
350	520	470	429	190	343	200	209	170	1240	305	30	4	16—26	355
400	580	525	480	216	633	215	469	160	1290	335	32	4	16—30	425
450	640	585	548	222	685	290	517	180	1390	370	34	4	20—30	482
500	715	650	609	229	685	290	517	180	1490	41O	36	4	20—33	564
600	840	770	720	267	640	330	491	250	1650	480	38	5	20—36	772

十一、D347PD—25C／P型主要连接尺寸、外形尺寸及重量

DN	D	D1	D2	L	L1	L2	L3	L4	H	H1	Do	b	f	n—do	参考重量 (Kg)
50	165	125	99	150	198	147	50	50	450	116	200	20	3	4—18	23
65	185	145	118	170	198	147	50	50	470	126	200	22	3	8—18	26
80	200	160	132	180	198	147	50	50	490	135	200	24	3	8—18	36
100	235	190	156	190	198	147	50	50	530	155	200	24	3	8-_22	46
125	270	220	184	200	245	172	69	69	570	175	200	26	3	8—26	66
150	300	250	211	210	245	172	69	69	600	190	200	28	3	8—26	78
200	360	310	274	230	245	172	69	69	680	212	200	30	3	12—26	96
250	425	370	330	250	265	250	85	85	820	257	300	32	3	12—30	126
300	485	430	389	270	315	340	95	105	990	290	300	34	4	16—30	165
350	555	490	448	290	355	350	105	112	1100	325	460	38	4	16—33	238
400	620	550	503	310	355	350	105	112	1150	355	500	40	4	16—36	340
450	670	600	548	330	370	370	172	172	1300	390	500	42	4	20—36	445
500	730	660	609	350	400	420	203	203	1400	425	500	44	4	20—36	535
1600	845	770	720	390	410	520	238	238	1640	490	500	46	5	20—39	760

十二、D947PD—25C／P型主要连接尺寸、外形尺寸及重量

DN	D	D1	D2	L	L1	L2	L3	L4	H	H1	b	f	n—do	参考重量 (Kg)
50	165	125	99	150	185	103	297	122	560	116	20	3	4—18	69
65	185	145	118	170	185	103	297	122	570	126	22	3	8—18	73
80	20O	160	132	180	185	200	209	170	600	135	24	3	8—18	78
100	235	190	156	190	185	200	209	170	840	155	24	3	8—22	86
125	270	220	184	200	343	200	209	170	930	175	26	3	8—26	134
150	300	250	211	210	343	200	209	170	970	190	28	3	8—26	165
200	360	310	274	230	343	200	200	170	1030	220	30	3	12—26	216
250	425	370	330	250	343	200	209	170	1120	280	32	3	12—30	250
300	485	430	389	270	343	200	209	170	1230	320	34	4	16—30	320
350	555	490	448	290	633	215	469	160	1320	315	38	4	16—33	480
400	620	550	503	310	633	215	517	180	1370	390	40	4	16—36	570
450	670	600	548	330	685	290	517	180	1470	425	42	4	20—36	780
500	730	660	609	350	685	370	517	250	1570	4125	44	4	20—36	930
600	845	770	720	300	740	330	620	250	1720	490	46	5	20—39	1280

十三、D347PD—40C／P型主要连接尺寸、外形尺寸及重量

DN	D	D1	D2	L	L1	L2	L3	L4	H	H1	Do	b	f	n—do	参考重量 (Kg)
50	165	125	99	150	198	147	50	50	450	116	200	20	3	4—18	23
65	185	145	118	170	198	147	50	50	470	126	200	22	3	8—18	26
80	200	160	132	180	198	147	50	50	490	135	200	24	3	8—18	36
1OO	235	190	156	190	198	147	50	50	530	155	200	24	3	8—22	46
125	270	220	184	200	245	172	69	69	570	175	200	26	3	8—26	66
15O	300	250	911	210	245	172	69	69	600	190	200	28	3	8—26	78
200	375	320	284	230	200	250	85	85	760	220	350	34	3	12—30	125
25O	450	385	345	250	290	340	95	1O5	880	265	350	38	3	12—33	155
300	515	450	409	270	325	360	105	112	1070	315	350	42	4	16—33	225
350	580	510	465	290	325	370	172	172	1190	340	460	46	4	16—36	275
400	660	585	535	310	355	420	203	203	1250	370	500	50	4	16—39	395
450	685	610	560	330	375	470	238	238	1420	420	500	50	4	20—39	505
500	755	670	615	35O	425	520	265	265	1560	465	500	52	4	20—42	615
600	890	795	735	390	470	560	295	295	1790	535	500	60	5	20—48	860

十四、D947PD—40C／P型主要连接尺寸、外形尺寸及重量

DN	D	D1	D2	L	L1	L2	L3	L4	H	H1	b	f	n—do	参考重量 (Kg)
50	165	125	99	15O	185	103	297	122	560	116	20	3	4—18	69
65	185	145	118	170	185	103	297	122	570	126	22	3	8—18	73
80	200	160	132	180	185	200	209	170	600	135	24	3	8—18	78
100	235	190	156	190	185	200	209	170	840	155	24	3	8—22	86
125	270	220	184	200	343	200	209	170	930	175	26	3	8—26	134
15O	300	250	211	210	343	200	209	170	970	190	28	3	8—26	165
200	375	320	284	230	390	250	315	210	1130	230	34	3	12—30	290
250	450	385	345	250	390	340	315	220	1260	290	38	3	12—33	340
300	515	450	409	270	390	340	365	230	1350	340	42	4	16—33	490
350	580	510	465	290	425	370	365	250	1470	365	46	4	16—36	650
400	660	585	535	310	425	370	365	250	1520	420	50	4	16—39	710
450	685	610	560	330	475	425	415	270	1570	450	50	4	20—39	870
500	755	670	615	35O	495	445	415	290	1650	490	52	4	20—42	1095
600	890	795	735	390	560	500	465	330	1820	520	60	5	20—48	1380

十五、电动装置参数

1.0MPa	1.6MPa	2.5MPa	4.0MPa	电动装置主要多数
公称通径(mm)				型号	功率(kw)	单程启闭时间
50～100	50～10O	50～65	50～65	QB30—1	0.12	15
125～200	125～200	125～150	125	QB9O—1	0.25	15
250～300	250～300	250	200	QB120—1	0.37	15
350～400	350～400	300～350	250～300	QB250—1	0.55	15
450～500	450～500	400～500	350～400	TQ4000	0.75	45
600	600	500～600	450～500	TQ8000	1.5	45
/	/	/	600	TQ16000	2.2	45
