型号
|
公称压力
MPa
|
壳体试验压力
MPa(水压)
|
密封试验压力
MPa(气压)
|
适用温度
℃
|
适用介质
|
VOG—16HSi
|
1.6
|
2.4
|
1.8
|
≤150
|
氧气、天然
气、石油液
化气等。
|
VOG—25HSi
|
2.5
|
3.8
|
2.8
|
VOG—30HSi
|
3.0
|
4.5
|
3.3
|
VOG—40HSi
|
4.0
|
6.0
|
4.4
|
二、主要特点
本阀门为国内同类型最新(第三代)产品，在前二代阀门的基础上进一步改进，而连接尺寸保持不变。是目前已使用的氧气截止阀的换代产品。
1、受压部件选用硅黄铜作为主要材质，具有阻火特性。
2、采用真空冶炼及X射线探伤确保铸件质量。
3、球形阀体受力均匀，流线型通道流阻小。
4、中小口径截止阀具有自动旁通结构，大口径截止阀的旁通阀成套供应。
5、升降杆结构密封副无相对磨损，寿命长。
6、全封闭结构相当于IP54防护等级，能有效防止雨雪、风砂、油污浸入。
7、独有的双向上密封结构及防静电结构。
8、独有的阀门开度指示机构。
9、产品出厂前已经过表面脱脂钝化处理
三、执行标准
1、结构长度符合：GB12221
2、铸件符合：GB12225
3、检验和试验符合：GB／T13927
4、脱脂和检验符合：GB202及《氧气安全规程》

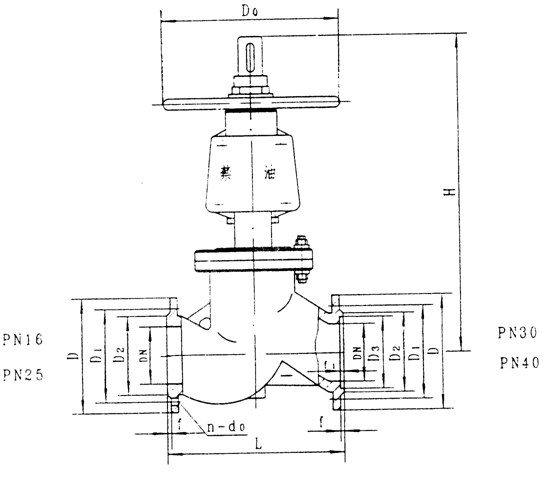

四、结构简图
五、V0G—16／25／30／40HSi型主要连接尺寸、外形尺寸及重量
DN
|
PN3.0MPa／PN4.0MPa
|
PN1.6MPa／PN2.5MPa
|
L
|
H
|
Do
|
参考
重量
(Kg)
|
D
|
D1
|
D2
|
D3
|
n—do
|
b
|
f
|
f1
|
D
|
D1
|
D2
|
n—do
|
b
|
f
|
15
|
95
|
65
|
45
|
40
|
4—14
|
16
|
2
|
2
|
95
|
65
|
45
|
4—14
|
16
|
2
|
130
|
302
|
120
|
5
|
20
|
105
|
75
|
55
|
51
|
105
|
75
|
55
|
15O
|
312
|
140
|
6.5
|
25
|
115
|
85
|
65
|
58
|
115
|
85
|
65
|
160
|
326
|
160
|
7
|
32
|
135
|
100
|
78
|
66
|
4—18
|
18
|
3
|
3
|
135
|
100
|
78
|
4—18
|
18
|
3
|
180
|
388
|
180
|
13.5
|
40
|
145
|
110
|
85
|
76
|
145
|
110
|
85
|
200
|
384
|
200
|
16
|
50
|
160
|
125
|
100
|
88
|
20
|
160
|
125
|
100
|
20
|
230
|
420
|
240
|
32
|
65
|
180
|
145
|
120
|
110
|
8—18
|
22
|
4
|
180
|
145
|
120
|
8—18
|
79
|
290
|
446
|
280
|
45
|
80
|
195
|
160
|
135
|
121
|
195
|
160
|
135
|
310
|
560
|
320
|
60
|
100
|
230
|
190
|
160
|
150
|
8—23
|
26
|
4.4
|
230
|
190
|
160
|
8—23
|
26
|
350
|
675
|
360
|
80
|
125
|
270
|
220
|
188
|
176
|
8—26
|
28
|
270
|
220
|
188
|
8—26
|
28
|
400
|
745
|
400
|
105
|
150
|
300
|
250
|
218
|
204
|
30
|
300
|
250
|
218
|
30
|
480
|
745
|
450
|
134
|
200
|
375
|
320
|
282
|
260
|
12—30
|
38
|
360
|
310
|
282
|
12—26
|
36
|
600
|
930
|
560
|
205
|
250
|
445
|
385
|
345
|
313
|
12—34
|
45
|
425
|
370
|
330
|
12—30
|
40
|
730
|
1030
|
640
|
350
|
300
|
510
|
450
|
403
|
364
|
16—34
|
50
|
485
|
430
|
388
|
16—30
|
45
|
4
|
850
|
1260
|
720
|
540
|
|
