气动扇形盲板阀
YJF643X-0.5/1/2.5
|

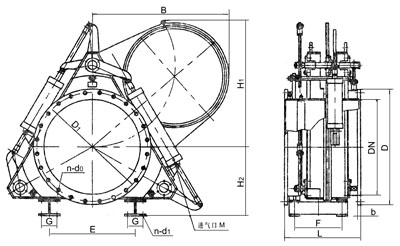

| 一、结构简图 |
|
| 二、阀门组成及动作原理 |
| 气动扇形盲板阀由左、右阀体、伸缩机构、扇形阀板及驱动阀板的气缸Ⅰ和夹紧、松开用的气缸Ⅱ组成。关阀：气缸Ⅱ动作，密封副脱开，然后气缸Ⅰ动作，阀板由开到关，关到位后，气缸Ⅱ再反向动作，密封副夹紧，关阀结束。开阀则反之。 |

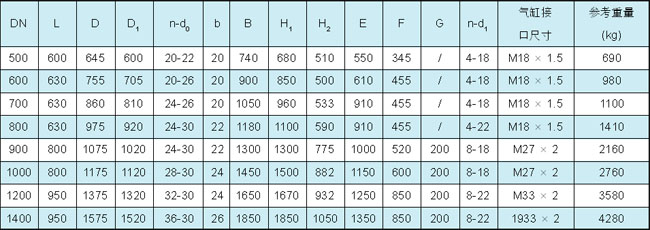

| 三、主要外形及连接尺寸 |
|
| 注：Ⅰ.气缸气源压力为0.4～0.6MPa；Ⅱ.根据用户需要，本阀可配套提供行程开关（接近开关）、电气控制箱等，但需在合同中注明。 |

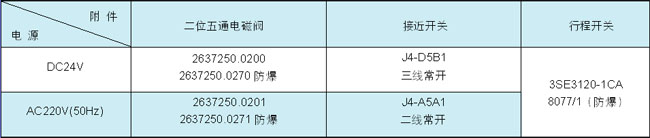

| 四、附件参数（订货时，请在合同中详细注明） |
|
|
|
|
